MATA KULIAH PERPETAAN (TANGGAL 20 OKTOBER 2014-KELAS A)



                               PENGUKURAN RANGKA HORIZONTAL

Pengertian posisi horizontal dalam ilmu ukur tanah adalah tempat kedudukan titik di permukaan Bumi yang telah di proyeksikan.

Metode polygon adalah salah satu cara penentuan posisi horizontal banyak titik dimana titik satu dengan yang lainnya dihubungkan satu sama lain dengan pengukuran sudut dan jarak sehingga membentuk rangkaian titik-titik (poligon).
Pengukuran dan pemetaan poligon merupakan salah satu metode pengukuran dan pemetaan. Kerangka dasar horizontal yang bertujuan untuk memperoleh koordinat planimetris (x,y) titik-titik pengukuran.
Pengukuran Kerangka Dasar Horisontal (KDH) :
a. Metode titik tunggal
b. Pengikatan kemuka
c. Pengikatan kebelakang
Pengikatan kebelakang di bagi dua metode:
a. Metode collins
b. Metode cassini
c. Metode titik banyak
Banyak titik di bagi lima metode :
a. Metode poligon
b. Metode triangulasi
c. Metode trilaterasi
d. Metode triangulterasi
e. Metode kuadrilateral
Pengukuran polygon sendiri mengandung arti salah satu metode penentuan titik diantara beberapa metode penentuan titik yang lain. Berdasarkan bentuknya polygon dapat dibagi dalam dua bagian, diantaranya:
1. Polygon berdasarkan visualnya, macamnya adalah :

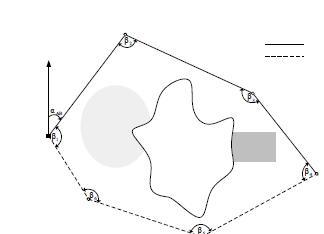

a. Polygon tertutup
Pada poligon tertutup :
- Garis-garis kembali ke titik awal, jadi membentuk segi banyak.
- Berakhir di stasiun lain yang mempunyai ketelitian letak sama atau lebih besar daripada ketelitian letak titik awal.
- Poligon tertutup memberikan pengecekan pada sudut-sudut dan jarak tertentu, suatu pertimbangan yang sangat penting.
- Titik sudut yang pertama = titik sudut yang terakhir.
Poligon tertutup biasanya dipergunakan untuk :
- Pengukuran titik kontur.
- Bangunan sipil terpusat.
- Waduk.
- Bendungan.
- Kampus UPI.
- Pemukiman.
- Jembatan (karena diisolir dari 1 tempat).
- Kepemilikan tanah.
- Topografi kerangka.
b. Polygon terbuka
(secara geometris dan matematis), terdiri atas serangkaian garis yang berhubungantetapi tidak kembali ke titik awal atau terikat pada sebuah titik dengan ketelitian sama atau lebih tinggi ordenya. Titik pertama tidak sama dengan titik terakhir.
Poligon terbuka biasanya digunakan untuk :
- Jalur lintas / jalan raya.
- Saluran irigasi.
- Kabel listrik tegangan tinggi.
- Kabel TELKOM.
- Jalan kereta api.
c. Polygon bercabang
Dilihat dari geometris, poligon terbagi menjadi 3, yaitu:
1. Poligon terikat sempurna
Dikatakan poligon terikat sempurna, apabila :
- Sudut awal dan sudut akhir diketahui besarnya sehingga terjadi hubungan antara sudut awal dengan sudut akhir.
- Adanya absis dan ordinat titik awal atau akhir.
- Koordinat awal dan koordinat akhir diketahui.
2. Poligon terikat sebagian.
Dikatakan poligon terikat sebagian, apabila :
- Hanya diikat oleh koordinat saja atau sudut saja.
- Terikat sudut dengan koordinat akhir tidak diketahui.
3. Poligon tidak terikat
Dikatakan poligon tidak terikat, apabila :
- Hanya ada titik awal, azimuth awal, dan jarak. Sedangkan tidak diketahui koordinatnya.
- Tidak terikat koordinat dan tidak terikat sudut.
Dilihat dari geometris, poligon terbagi menjadi 3, yaitu:
- Polygon terikat sempurna
- Polygon terikat sebagian
- Polygon tidak terikat

Jumat, 10 Oktober 2014


MATA KULIAH PERPETAAN (TANGGAL 6 OKTOBER 2014 - KELAS A)

UTM (Universal Transverse Mercator)
Universal Transverse Mercator(UTM) merupakan Metode grid berbasis menentukan lokas di permukaan bumi yang merupakan aplikasi praktis dari 2 dimensi.
Sejarah UTM (Universal Transerve Mercator)
Universal Transerve Mercator sistem koordinat dikembangkan oleh Amerika Serikat Army Corps of Engineers pada tahun 1940-an. Sistem ini didasarkan pada model yang ellipsoidal bumi. Untuk daerah di Amerika Serikat berbatasan, yang Clarke 1866 ellipsoid digunakan untuk daerah sisa bumi, termasuk Hawai, ellipsoid internasional digunakan. Saat ini WGS84 ellipsoid digunaka sebagai model yang mendasari bumi dalam system koordinat UTM.
Sebelum pengembangan system transverse Mercator koordinat universal. Beberapa Negara Eropa menunjukkan utilitas berbasis grid peta konformal dengan pemetaan wilayah mereka selama periode antar perang. Menghitung jarak antara dua titik pada peta ini dapat dilakukan lebih mudah dilapangan daripada yang dinyatakan mungkin menggunakan rumus trigonometri yang diperlukan dalam system graticule berbasis lintang dan bujur.
Melintang proyek si Mercator adalah varian dari proyeksi Mercator, yang awalnya dikembagkan oleh Flemish geographer dan kartografer Gerardus Mercator, pada tahun 1570. Proyeksi ini konformal, sehingga mempertahankan sudut dan mendekati bentuk tetapi selalu mendistrosi jarak dan daerah. UTM melibatkan non-linear scaling di kedua Easting dan Northing untuk memastikan peta proyeksi eliipsoid adalah konformal.
Dalam GIS ada 2 sistem koordinat yang biasa digunakan, yaitukoordinat geografi dan UTM (Universal Transverse Mercator).Tanpa maksut merendahkan sobat-sobat semua, buat sobat-sobat yang masih newbie seperti saya, silahkan baca jugadeskripsi GIS disini.


Balik lagi ke bahasan kita, Sistem Proyeksi Koordinat UTM (Universal Transverse Mercator) adalah rangkaian proyeksi Transverse Mercator untuk global dimana bumi dibagi menjadi 60 bagian zona. Setiap zona mencangkup 6 derajat bujur (longitude) dan memiliki meridian tengah tersendiri. Berbeda dengan koordinat geografi yang satuan unitnya adalah derajat,koordinat UTM menggunakan satuan unit meter. Setiap zona memiliki panjang x sebesar 500.000 meter dan panjang y sebesar 10.000.000 meter.
Proyeksi ini menjadi dasar koordinat sistem global yang pada awalnya dikembangkan untuk keperluan militer, namun sekarang sudah dipakai lebih luas.
Sehingga, zona 1 pada koordinat UTM dimulai dari 1800 BB-1740BB, kemudian dilanjutkan dengan zona 2 yang dimulai dari 1740BB-1680 BB, zona 3 dimulai dari 1680 BB-1620 BB, dst…  sedangkan  untuk batas lintang dibagi berdasarkan nilai 8 derajat.
Untuk Indonesia yang berada pada posisi 900BT - 1440BT dan 110LS - 60LU terbagi ke dalam 9 zona UTM yaitu zona 46 – 54
